systemd的新时代网络启动

发表于 更新于

通过systemd 257以后提供的systemd-import-generator组件，我们现在终于可以完全依赖UEFI HTTP Boot协议实现完整的新时代网络启动了。

什么是UEFI HTTP Boot？

UEFI HTTP Boot是一种网络启动技术，它支持通过两种方式：

  1. 固件配置：在固件的HTTP Boot Configuration页面直接配置地址。
  2. DHCP服务器响应：将Option 60配置为"HTTPClient"，然后通过Option 67配置文件URL。

使主机的UEFI固件在引导时从一个指定的HTTP URL下载：

  1. 一个UEFI PE程序并加载。
  2. 一个Raw Disk镜像并加载其中的回退引导项/EFI/BOOT/BOOTX64.EFI。

systemd组很欣赏这一网络启动技术，并试图将其集成到用户空间以实现更加精简的，全链路的网络启动。

这是怎么做到的？

这是通过以下几个技术实现的：

  • EDK2的UEFI HTTP Boot：实现从UEFI固件层从HTTP服务器下载并加载EFI PE二进制程序。
  • systemd-boot：经过更新后，SDBoot现在支持在Type 1引导项中设置uki-url配置项，这一配置项会使SDBoot利用UEFI HTTP Boot的协议栈，从HTTP服务器拉取链式加载的UKI。
  • systemd-import-generator：systemd 257的新组件，其功能是可以根据内核命令行参数的配置，从HTTP服务器拉取各种DDI（Discoverable Disk Image，主要是根文件系统镜像和USR文件系统镜像）镜像。
  • mkosi：用于轻松地构建所有这些镜像（NetESP镜像、根文件系统镜像等等）。

由此可见，藉由这些组件的搭配组合，我们的网络启动链路是一个高度可自定义化的过程，我们可以自由决定我们的启动过程在哪种程度上是“网络化”的。

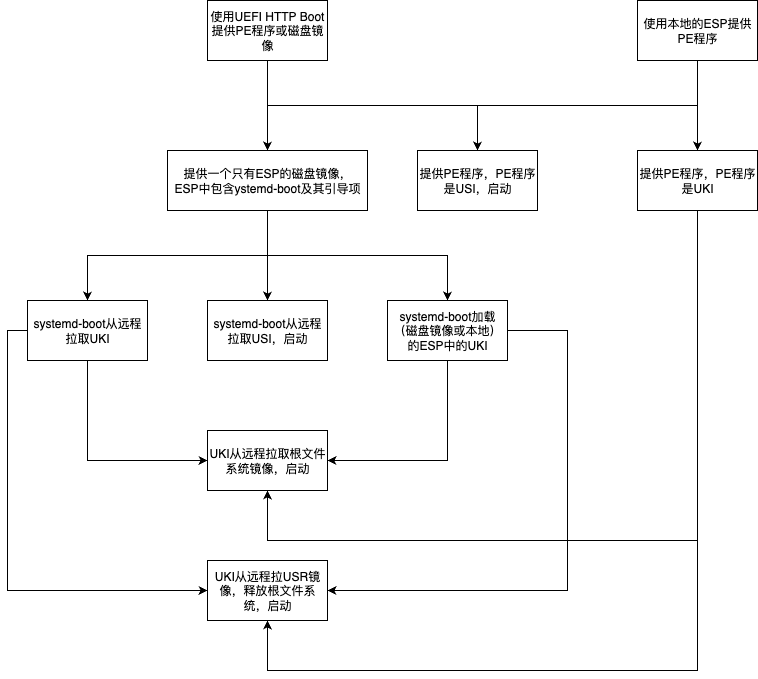

主要的思考点有：


  1. 是否使用UEFI HTTP Boot？
    a. 是。
    b. 否，使用本地ESP。
  2. UEFI HTTP Boot提供什么？
    a. 提供一个只有ESP的磁盘镜像，ESP中包含systemd-boot及其引导项。
    b. 提供PE程序，PE程序是UKI。
    c. 提供PE程序，PE程序是USI，启动。
  3. （接2a）systemd-boot做什么？
    a. 通过uki-url拉取远程UKI。
    b. 通过uki-url拉取USI，启动。
    c. 加载（磁盘镜像或本地）的ESP中的UKI。
  4. （接2b，或接3a，或接3c）UKI中做什么？
    a. 通过ip=dhcp rd.systemd.pull=XXX root=XXX从远程拉取根文件系统镜像，启动。
    b. 通过ip=dhcp rd.systemd.pull=XXX mount.usr=XXX从远程拉取USR镜像，释放根文件系统，启动。

实践

以标准的1a -> 2a -> 3a -> 4a为例。

构建镜像

你可以从这里快速获取我的镜像模板：MoltenArmor/mkosi-template。

镜像构建配置项的含义可以从这里参考：mkosi/mkosi/resources/man/mkosi.1.md。

NetESP

mkosi.conf：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[Distribution]
Distribution=debian

[Content]
# 只安装systemd-boot，而不安装UKI
Bootable=no
Packages=
    systemd-boot
    systemd-boot-efi

[Output]
Format=esp
ImageVersion=
Output=unbootable-netesp

mkosi.extra/efi/loader/loader.conf：

1
timeout 5

mkosi.extra/efi/loader/entries/10-netboot.conf：

1
2
3
title NetBoot
architecture x64
uki-url http://ServerURL

随后执行构建：

1
mkosi build

Rootfs

根文件系统怎样都好，只需要确保构建产品格式为Disk，按照你的个性化构建即可，如果你实在懒得客制化，使用这条命令：

1
mkosi --include mkosi-vm --distribution debian --format disk build

UEFI HTTP Boot

如前所述，UEFI HTTP Boot有两种配置方式：

  1. 在UEFI固件配置中手动配置选择。
  2. 使用DHCP服务器传递特定报文。

第一种自不必说，在自动化场景中可能显得不够实用，我们主要讨论第二种情况。我们选择systemd-networkd作为DHCP服务器实现，如果是内网唯一的DHCP服务器，那么配置如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[Match]
Name=enp?s?

[Network]
Address=192.168.1.1/24
Gateway=网关路由器IP
DHCPServer=yes

[DHCPServer]
PoolOffset=0
PoolSize=254
DNS=114.114.114.114
SendOption=60:string:HTTPClient
SendOption=67:string:http://XXX/netesp.raw

如果不是内网唯一的DHCP服务器，那么：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[Match]
Name=enp?s?

[Network]
Address=192.168.1.1/24
Gateway=网关路由器IP
DHCPServer=yes

[DHCPServer]
PoolOffset=254
PoolSize=1
EmitDNS=no
EmitRouter=no
SendOption=60:string:HTTPClient
SendOption=67:string:http://XXX/netesp.raw

systemd-boot

通过HTTP服务器提供的Raw Disk镜像只能包含一个ESP分区（其他分区就算包含也会被忽略），ESP中必须在/EFI/BOOT/BOOTX64.EFI位置安装systemd-boot，并在/loader/entries/目录下配置它的引导项，指定提供UKI的服务器：

1
2
3
title NetBoot
architecture x64
uki-url http://AnotherServer/YYY.efi

HTTP服务器可以选择Busybox、Python或任意一个实现。

内核命令行参数与systemd-import-generator

我们需要进行配置，以使得UKI的Initrd中的systemd-importd会自动拉取Rootfs，并将其加载到内存中，用于之后的启动过程。因此内核命令行参数需要配置systemd-importd的行为：

1
ip=dhcp rd.systemd.pull=raw,machine,verify=no,blockdev:rootdisk:http://XXX/rootfs.raw root=dissect rd.systemd.mask=systemd-repart.service systemd.mask=systemd-repart.service
  • ip=dhcp：触发Initrd中的systemd-networkd配置网络。
  • rd.systemd.pull=：触发Initrd中的saystemd-importd拉取镜像。
  • root=dissect：自动解析镜像中的根文件系统并进行挂载。
  • rd.systemd.mask=systemd-repart.service systemd.mask=systemd-repart.service：镜像是不可变的，systemd-repart无力进行重新分区，如果不Mask掉会启动失败。

这样在启动时，systemd-importd就会导入rootfs.raw，并使systemd从rootfs.raw启动。

启动！

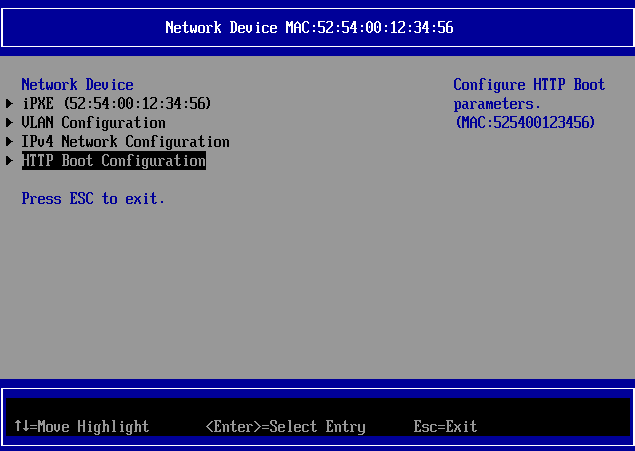

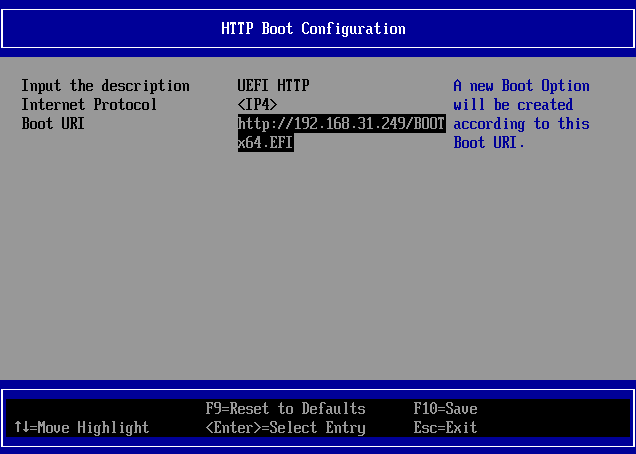

接前文，如果希望手动配置UEFI固件，进入EFI固件后，进入Device Manager -> Network Device List，然后选择HTTP Boot Configuration，选择HTTP服务器提供的文件的URL。

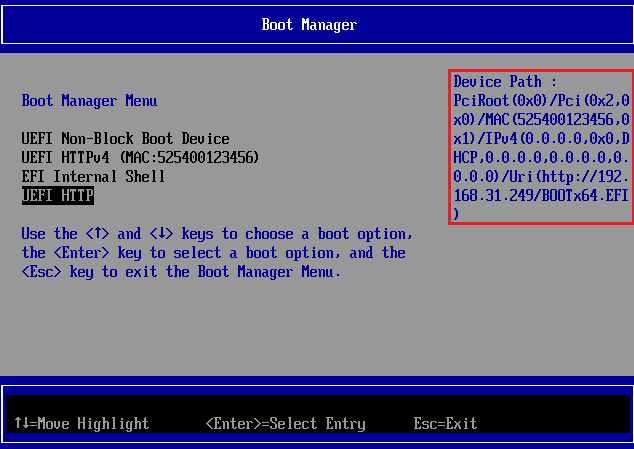

接着就可以在EFI Boot Manager找到引导项了。

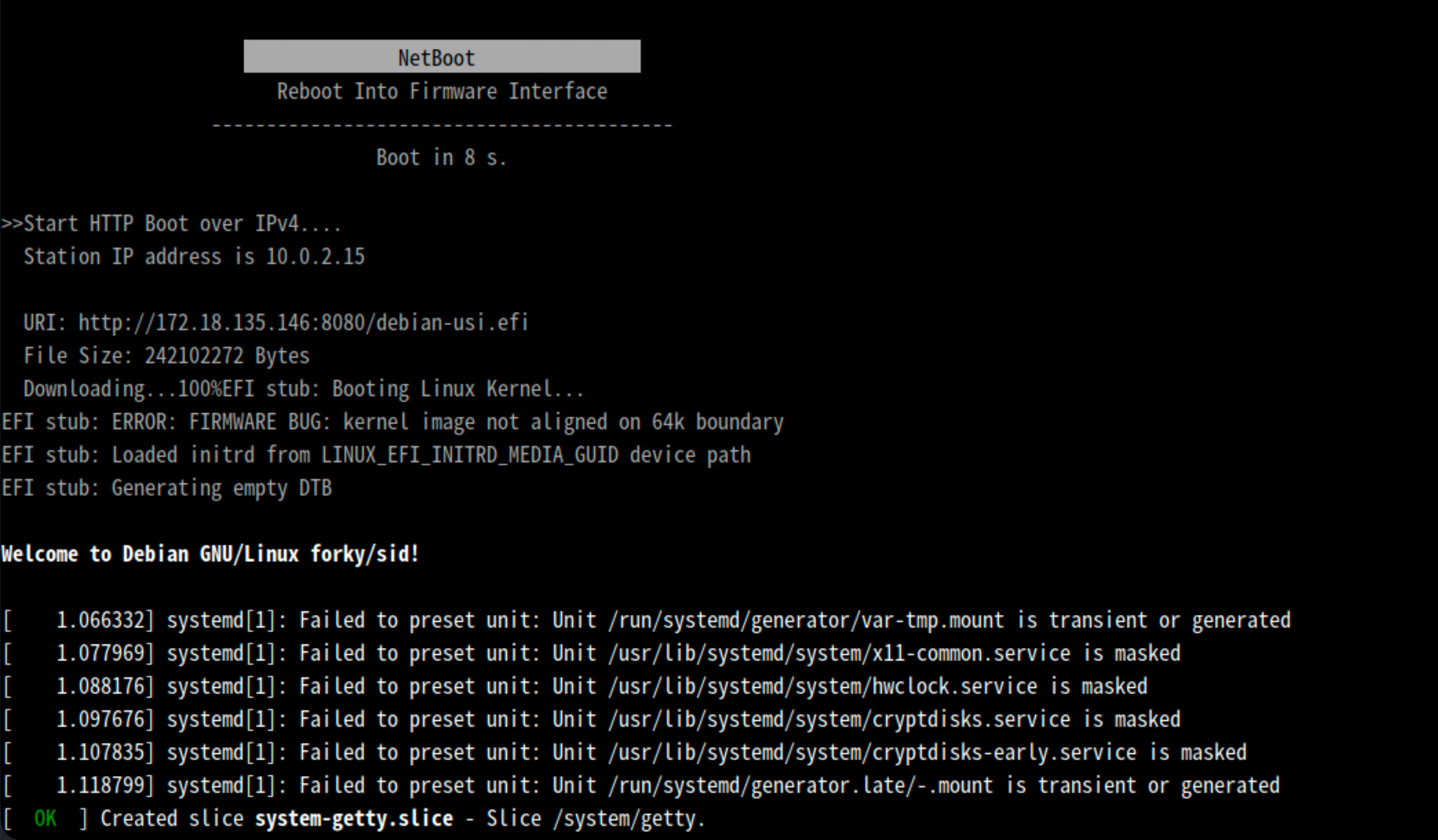

随后系统启动，会拉取镜像并启动systemd-boot，选择网络启动的引导项，即可启动系统：
